No domínio dos componentes eletrônicos, os jumpers do Surface Mount Device (SMD) desempenham um papel crucial. Dentre eles, o Jumper SMD 1206 se destaca por ser um componente versátil e amplamente utilizado. Como fornecedor de jumpers SMD 1206, sou frequentemente questionado sobre seu desempenho sob diversas condições, especialmente sobre interferência de campo magnético.
Compreendendo os jumpers SMD 1206
Primeiro, vamos apresentar brevemente o Jumper SMD 1206. O "1206" em seu nome refere-se ao seu tamanho, que é 120 mils por 60 mils (equivalente a cerca de 3,2 mm x 1,6 mm no sistema métrico). Esses jumpers são essencialmente resistores de zero ohm usados para vários fins, como fornecer um caminho de curto - circuito em uma placa de circuito impresso (PCB), permitindo fácil reencaminhamento de sinais durante o processo de projeto ou depuração e separando diferentes planos de energia ou planos de aterramento quando necessário.
Noções básicas de interferência de campo magnético
A interferência do campo magnético é um fenômeno em que um campo magnético externo pode interromper a operação normal de um componente eletrônico ou circuito. Em um ambiente de PCB, os campos magnéticos podem ser gerados a partir de diversas fontes. As fontes de alimentação, especialmente aquelas que utilizam reguladores de comutação, são uma fonte significativa de campos magnéticos. Além disso, indutores, transformadores e até mesmo cabos próximos que transportam correntes de alta frequência podem produzir campos magnéticos.
Quando um campo magnético interage com um componente eletrônico, ele pode induzir uma força eletromotriz (EMF) de acordo com a lei de indução eletromagnética de Faraday. O EMF induzido é proporcional à taxa de variação do fluxo magnético através do componente. Para jumpers SMD 1206, esse EMF induzido pode potencialmente fazer com que correntes indesejadas fluam através do jumper, levando à distorção do sinal, operação incorreta do circuito e, em alguns casos, até mesmo danos aos componentes.
Interferência de campo magnético em jumpers SMD 1206
O impacto da interferência do campo magnético nos jumpers SMD 1206 depende de vários fatores.
1. A magnitude e frequência do campo magnético
Um campo magnético mais forte tem maior probabilidade de causar interferência significativa. Os campos magnéticos de alta frequência também podem ser mais problemáticos porque o EMF induzido é proporcional à taxa de variação do fluxo magnético. À medida que a frequência aumenta, a taxa de variação do campo magnético também aumenta, levando a um EMF induzido maior.
2. A orientação do jumper em relação ao campo magnético
O EMF induzido no jumper SMD 1206 é maximizado quando as linhas do campo magnético são perpendiculares ao plano do jumper. Se o jumper estiver orientado paralelamente às linhas do campo magnético, o EMF induzido será minimizado.
3. As características elétricas do circuito circundante
A impedância do circuito conectado ao jumper SMD 1206 pode afetar o impacto do EMF induzido. Em um circuito de alta impedância, um EMF induzido relativamente pequeno pode causar uma mudança significativa de tensão no jumper, levando a efeitos de interferência mais pronunciados.
Medindo interferência de campo magnético em jumpers SMD 1206
Para avaliar com precisão a interferência do campo magnético nos jumpers SMD 1206, diversas técnicas de medição podem ser empregadas.
1. Usando um sensor de efeito Hall
Um sensor de efeito Hall pode ser usado para medir a intensidade do campo magnético nas proximidades do jumper. Colocando o sensor próximo ao jumper em teste, a magnitude e a direção do campo magnético podem ser determinadas. Esta informação pode então ser usada para analisar a interferência potencial.
2. Circuito - medição de nível
O desempenho do circuito que contém o Jumper SMD 1206 pode ser medido sob a influência de um campo magnético conhecido. Parâmetros como integridade do sinal, níveis de tensão e fluxo de corrente podem ser monitorados para detectar quaisquer alterações causadas pela interferência do campo magnético.
Mitigando interferência de campo magnético em jumpers SMD 1206
Como fornecedor, também entendo a importância de fornecer soluções para mitigar a interferência do campo magnético.
1. Blindagem
Uma das maneiras mais eficazes de reduzir a interferência do campo magnético é através da blindagem. Uma blindagem magnética, normalmente feita de um material de alta permeabilidade, como mu metal, pode ser colocada ao redor do jumper SMD 1206 ou de toda a PCB. A blindagem redireciona as linhas do campo magnético para longe do componente, reduzindo o fluxo magnético através dele.
2. Design de layout adequado
No projeto de layout de PCB, a orientação do Jumper SMD 1206 pode ser otimizada. Ao alinhar o jumper paralelamente às linhas de campo magnético esperadas, o EMF induzido pode ser minimizado. Além disso, manter o jumper longe de fontes de alto campo magnético, como transformadores e indutores, também pode reduzir a interferência.
3. Filtragem
O uso de filtros apropriados no circuito pode ajudar a suprimir as correntes induzidas causadas pela interferência do campo magnético. Por exemplo, um filtro passa-baixa pode ser adicionado para bloquear sinais de interferência de alta frequência.
Comparação com outros jumpers SMD

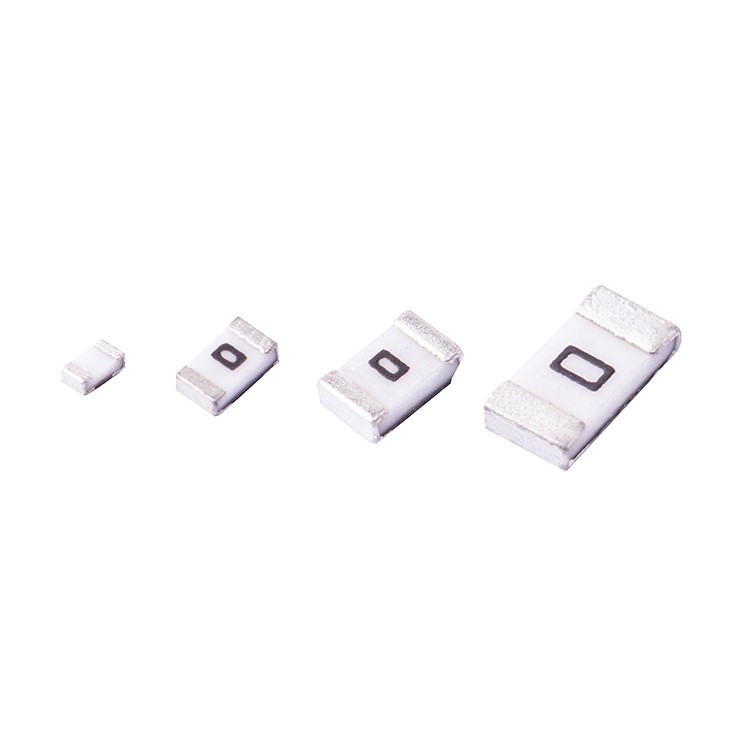

Também é interessante comparar as características de interferência do campo magnético dos jumpers SMD 1206 com outros jumpers SMD populares. Por exemplo, oLigação em ponte SMD 0805e oJumper SMD 0402.
O tamanho menor dos jumpers SMD 0805 e SMD 0402 geralmente significa que eles são menos afetados por campos magnéticos em comparação com o jumper SMD 1206. O fluxo magnético através dos componentes menores é relativamente menor, resultando em um EMF induzido menor. No entanto, o tamanho menor também significa que eles têm menor capacidade de transporte de corrente e podem não ser adequados para aplicações de alta potência.
Conclusão
Concluindo, a interferência do campo magnético é uma consideração importante ao usar jumpers SMD 1206 em circuitos eletrônicos. Compreender os fatores que afetam a interferência, medir o seu impacto e implementar estratégias de mitigação são cruciais para garantir a operação confiável do circuito.
Como fornecedor líder deJumpers SMD 1206, estamos comprometidos em fornecer componentes de alta qualidade que atendam aos mais rigorosos requisitos de desempenho. Nossos produtos são projetados e testados para minimizar o impacto da interferência do campo magnético e de outros fatores ambientais.
Se você estiver procurando por jumpers SMD 1206 ou tiver alguma dúvida sobre interferência de campo magnético e outros aspectos técnicos, convidamos você a entrar em contato conosco para uma discussão detalhada. Nossa equipe de especialistas está pronta para ajudá-lo a tomar as decisões mais bem informadas para seus projetos eletrônicos.
Referências
- Boyd, DW e Nasar, SA (1998). Campos e ondas eletromagnéticas. Salão Prentice.
- Montrose, Michigan (2000). Técnicas de projeto de placas de circuito impresso para conformidade com EMC: um manual para designers. Wiley - Interciência.
- Ott, HW (2018). Engenharia de Compatibilidade Eletromagnética. Wiley.
