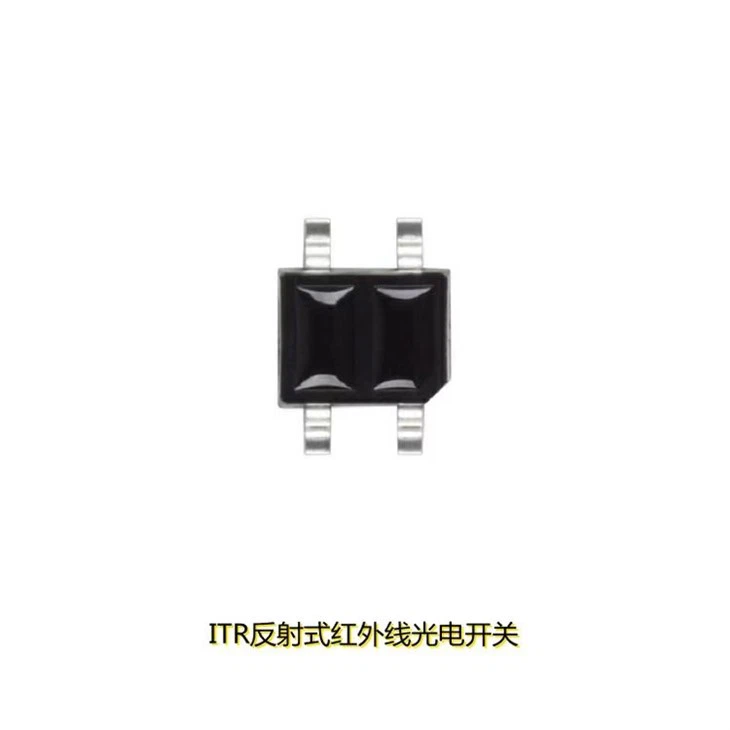

O interruptor fotoelétrico reflexivo é um dispositivo sensor de luz que emite e recebe o corpo. O próprio diodo emite 940 nm e recebe luz infravermelha próxima como fonte de luz. O objeto externo do transistor converte a detecção do chip de luz reflexiva em um sinal elétrico para transmitir informações.
O chip coletor de luz é um fototransistor. Quando usada, a fonte de luz refletida pelo refletor deve fazer o chip coletor de luz funcionar na área de sinal e na área ocupada, respectivamente, para garantir que o sinal esteja conectado
A chave fotoelétrica deve manter o sincronismo com o objeto que está sendo detectado para garantir o sincronismo da transmissão do sinal.
O interruptor fotoelétrico deve manter contato estável com o objeto que está sendo detectado para garantir uma transmissão estável do sinal.
Os interruptores fotoelétricos devem evitar erros de julgamento causados por forte interferência de luz.
parâmetro do produto (especificação)
|
Classificação Máxima Absoluta TA=25 grau |
|||||
|
PARÂMETRO |
SÍMBOLO |
Avaliações |
Unidades |
Notas |
|
|
Entrada |
Dissipação de energia em (ou abaixo) de temperatura de ar livre de 25 graus |
PD |
75 |
Mw |
|
|
Tensão reversa |
RV |
6 |
V |
||
|
Corrente direta |
SE |
50 |
mamã |
||
|
saída |
Dissipação de energia do coletor |
Computador |
75 |
mW |
|
|
Corrente do coletor |
CI |
50 |
mamã |
||
|
Tensão Coletor-Emissor |
BVECO |
70 |
V |
||
|
Tensão emissor-coletor |
BVECO |
6 |
V |
||
|
Temperatura operacional |
Topr |
-40~+85 |
grau |
||
|
Temperatura de armazenamento |
Teste |
-40~+85 |
grau |
||
|
Temperatura de soldagem de chumbo * |
Tsol |
260 |
grau |
1 |
|
A chave fotoelétrica deve manter o sincronismo com o objeto que está sendo detectado para garantir o sincronismo da transmissão do sinal.
O interruptor fotoelétrico deve manter contato estável com o objeto que está sendo detectado para garantir uma transmissão estável do sinal.
Os interruptores fotoelétricos devem evitar erros de julgamento causados por forte interferência de luz
|
Características ópticas TA=25 grau |
|||||||||
|
Parâmetros |
Condições de teste |
Símbolo |
Mínimo |
Tipo |
Máx. |
Unidades |
Notas |
||
|
Entrada |
Tensão direta |
SE=20mA |
FV |
- |
1.2 |
1.6 |
V |
||
|
Corrente reversa |
RV=5V |
RI |
- |
- |
10 |
vocêA |
|||
|
Comprimento de onda máximo |
-- |
λP |
- |
940 |
- |
Nm |
|||
|
Saída |
Corrente Negra |
VCE=10V |
ICEO |
- |
- |
100 |
n / D |
||
|
Tensão de saturação CE |
IC=2mA Ee=1mW/cm |
VCE(sábado) |
- |
- |
0.4 |
V |
|||
|
Características de transferência |
Corrente luminosa (IC(ON)) |
VCE=5VSE=10mA |
A |
Caixa A2 |
140 |
- |
170 |
vocêA |
2 |
|
Caixa A3 |
170 |
- |
200 |
vocêA |
|||||
|
B |
Caixa B1 |
200 |
- |
230 |
vocêA |
||||
|
Caixa B2 |
230 |
- |
300 |
vocêA |
|||||
|
C |
Caixa C1 |
300 |
- |
380 |
vocêA |
||||
|
Caixa C2 |
380 |
- |
440 |
vocêA |
|||||
|
Corrente de fuga |
GELO |
- |
- |
1 |
vocêA |
||||
|
Tempo de subida |
VCE=2mA IC=100uA RL=1KΩ |
Tr |
- |
20 |
- |
uSec |
|||
|
Tempo de outono |
TF |
- |
20 |
- |
uSec |
||||
característica do produto e aplicação
Aplicativos
Câmera
videocassete
Driver de disquete
Gravador tipo cassete
Máquina de educação infantil
Vários equipamentos de controle de microcomputador
Avaliação extensiva de eletrônicos de consumo, computadores e periféricos, comunicações de rede, segurança de energia, gerenciamento de energia, equipamentos médicos e produtos militares, instrumentos de comunicação, instrumentos médicos, equipamentos de áudio, instrumentos de exibição de vídeo, sistemas de comunicação, fonte de alimentação de veículos, controle de motor, partida suave controlador, servo motor, fonte de alimentação de frequência variável, comunicação por microondas, etc.
4. Detalhes de produção
DIMENSÕES DA EMBALAGEM (Dimensões em mm, salvo indicação em contrário)
MÁSCARA DE SOLDA RECOMENDADA (Dimensões em mm, salvo indicação em contrário)
5. qualificação do produto
6. Entregar, enviar e servir
7.Últimas notícias
8. Perguntas frequentes
1.Como funciona um interruptor fotográfico?
O sensor emite luz infravermelha do emissor de LED para o receptor. Quando um objeto bloqueia a luz entre esses componentes, o sensor registra a alteração, fornecendo uma maneira de detectar movimento, calcular a velocidade de rotação ou implementar a detecção de objetos.
2. Como usar o fotointerruptor corretamente?
Como o circuito de saída e o circuito de entrada da chave fotoelétrica são eletricamente isolados (ou seja, eletricamente isolados), ele tem tamanho pequeno, múltiplas funções, longa vida, alta precisão, velocidade de resposta rápida, longa distância de detecção e forte resistência à luz, eletricidade e interferência magnética. Vantagens, por isso pode ser aplicado em diversas situações. A seguir está o uso correto de interruptores fotoelétricos:
(1) Ao usar o interruptor fotoelétrico EL8307 para evitar obstruções, para alguns produtos, como produtos coloridos, produtos pouco refletivos, produtos com grandes espaços entre pedaços pequenos, produtos transparentes ou sob luz solar ou luz halógena, o interruptor fotoelétrico não funcionará. funciona porque a luz está bloqueada.
(2). Auto-regulação. Antes de usar o interruptor fotoelétrico da máquina de enrolamento, verifique se o interruptor em si está intacto e se a aparência está intacta, etc.
(3). Ajuste de direção. Quando a chave fotoelétrica detecta mercadorias ou algo diferente da plataforma giratória do motor, você pode ajustar o botão de sensibilidade no sentido anti-horário e girá-lo no sentido anti-horário até que nenhum objeto estranho seja detectado. Depois disso, é importante ressaltar que a operação ao vivo é estritamente proibida e preste atenção à segurança.
3. Quais são os diferentes tipos de fotointerruptores?
Os dois tipos básicos de fotointerruptores são o tipo transmissivo (tipo gap) e o tipo reflexivo.
